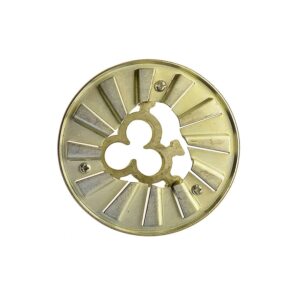

Дефлектор трёхступенчатой горелки ф102×51–48 ф18×3 для горелок на отработанном масле (отработке) — высокотехнологичное устройство, предназначенное для эффективного управления процессом горения топлива в промышленных печах, котлах и тепловых установках, работающих на отработанных маслах и жидких отходах.
Преимущества дефлектора:
- Эффективная организация процесса сгорания, снижение выбросов вредных веществ и повышение КПД установки.
- Простота монтажа и обслуживания благодаря удобной форме и конструктивным особенностям.
- Возможность адаптации к различным типам горелочных устройств и условиям эксплуатации.
Применение данного дефлектора позволяет значительно повысить эффективность работы горелочного оборудования, снизить эксплуатационные расходы и обеспечить безопасность производственного процесса.
| Технические характеристики подпорной шайбы ф102 мм для трехступенчатой горелки | ||
|---|---|---|
| Наименование | Ед. изм. | Значение |
| Применяется в горелках | - | китайского производства с тремя форсунками |
| Область применения | устанавливается внутрь пламенной трубы потока воздуха | |
| Количество мест установки форсуночного узла | штук | 3 |
| Диаметр диска наружный | мм | 102 |
| Диаметр отверстия в диске ВхШ | мм | 51х48 |
| Количество прорезей завихрительного диска | штук | 12 |
| Диаметр отверстия в кронштейне под форсуночные узлы | мм | 18 |
| Толщина кронштейна | мм | 13 |
| Материал диска | - | сталь |
| Особенности | - | имеются отверстия с резьбой М5 для фиксации каждого из форсуночных узлов и крепления электродов поджига напротив узла первой ступени |
| Количество удлинителей | штук | 3 |
| Длина удлинителей | мм | 50 |
| Габариты | мм | 102х102х68 |
| Масса | гр | 190 |
